• 自作マイク「その５」～マイミキサー録音

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/23 07:42
  • コメントをする0
  http://bbjack.blog.shinobi.jp/%E9%9F%B3%E9%9F%BF%E6%A9%9F%E5%99%A8%E3%80%81%EF%BC%B0%EF%BC%A1%E3%80%81%E3%83%9E%E3%82%A4%E3%82%AF%E3%82%AF%E3%83%A9%E3%83%95%E3%83%88/%E8%87%AA%E4%BD%9C%E3%83%9E%E3%82%A4%E3%82%AF%E3%80%8C%E3%81%9D%E3%81%AE%EF%BC%95%E3%80%8D%EF%BD%9E%E3%83%9E%E3%82%A4%E3%83%9F%E3%82%AD%E3%82%B5%E3%83%BC%E9%8C%B2%E9%9F%B3自作マイク「その５」～マイミキサー録音
  先日の本番はホテル所有の高額ミキサー（予想では数十万）経由の録音だったため、自分の安いミキサーを通して簡単な音階で改めて録音を試みました。(`д´b


  以下がその環境です。

  ・録音　EDIROL R-09（Roland）
  　※LINE入力

  ・ミキサー　XENYX X1204USB
  （BEHRINGER）

  ・自作マイク　Fet IIi（回路図 by Shin）
  　　※ECM WM-61A

  なお、管理人はミキサーの超初心者でありまだうまく使えていないことはご了承ください。
  たまに音割れがあります orz

  ①まずはマイク一本で録音

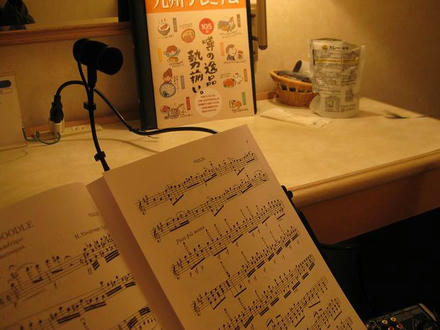

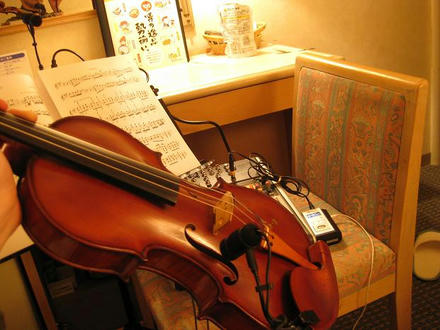

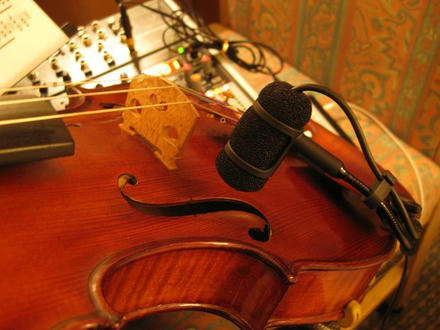

  ②次に譜面台に取り付けて録音



  ③最後に2本使って録音




  比べると、やっぱり近接効果により強いしっかりした音がするなあ。

  ＧＡＩＮを調整したけど変わらずだね

  WM-61A単体でプラグインパワーで録音したときに比べたらあのヒャーヒャーいった音質が確実に改善されてます。

  気のせいか、１本のときより２本のほうが近接録音に比べて奥行きが少し増えた気がするし

  使用するアンプ、ミキサーにかなり左右されるかもしれないけど
  15,000～25,000円程度のマイクと大して変わらないかもねえ
  って言っても僕はほかのマイクを全然知らないので、何とも言えないデスが＿|￣|○

  ただ今回は出張も重なってしまいビジネスホテルの部屋（シングル）で録音したので、本気で弾けなかったことが気がかり。

  （´･ω･｀）ウーン、コマッタナァ

  昨日、名古屋の某ホテル会場で録音したときは巨大な会場だったのでミキサーまでの転送距離が100mを軽く超えていたので
  音質劣化があったかもしれん。^^;

  もしかしたら条件はこっちのほうがいいのかな？

  また機会があったら録音してみよっと

  そのときは、改造WM-61Aではなく本来のＥＣＭでももちろんやってみたいなあ。



  [1回]

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/23 07:42
  • 0
• 自作マイク「その４」～実践・録音

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/22 00:00
  • コメントをする0
  http://bbjack.blog.shinobi.jp/%E9%9F%B3%E9%9F%BF%E6%A9%9F%E5%99%A8%E3%80%81%EF%BC%B0%EF%BC%A1%E3%80%81%E3%83%9E%E3%82%A4%E3%82%AF%E3%82%AF%E3%83%A9%E3%83%95%E3%83%88/%E8%87%AA%E4%BD%9C%E3%83%9E%E3%82%A4%E3%82%AF%E3%80%8C%E3%81%9D%E3%81%AE%EF%BC%94%E3%80%8D%EF%BD%9E%E5%AE%9F%E8%B7%B5%E3%83%BB%E9%8C%B2%E9%9F%B3自作マイク「その４」～実践・録音
  マイク初お披露目

  さっそく仕事で使用しましたσ(*_*)

  結果として・・・
  初めての仕事にしては上出来なのではないだろうか。

  ホテルの会場所有のミキサーには当然ながら各チャンネルにファンタム電源供給ＯＮ／ＯＦＦがついているので、特にＭＹ電源を持参する必要なかった＿|￣|○

  セッカク ダイオード ツケテ カッコヨーク シタノニ・・・

  まあいっかｗ

  さてと
  ヴァイオリンⅠ・Ⅱが自作のコンデンサーマイク

  ヴィオラ、チェロ、コントラバス、ピアノは会場のマイク。

  愛知県内では有数の有名ホテルに常設されてるＰＡ機材なので、けっこう高価なものにつないでもらってるはず。

  会場の所有マイクは並み以上のマイクだろうけど（コンデンサマイクかどうかは不明）

  80日間世界一周（ビクター・ヤング）


  ■ミキサーから録音機材にＬｉｎｅ入力録音したものはこちら■

  使用機材　EDIROL R-09（ローランド社）


  うん！！＾o＾/

  おいらの腕はともかく、
  そんなに遜色なく仕えてるんじゃないか？？

  PA使用のときはいつも弓でコツコツぶつけてたので、それがなくなっただけでもめっけもの。

  いままでＰＡの方にはいつもマイクをセッティングしてもらっていて何度もコツコツやってしまい申し訳ありませんでした。

  が、

  これからはストレスフリーですよ❗❗

  楽器を動かしてもマイク集音には影響ないし（嬉）

  や～!
  これからいくらでも使えそうだな〜


  だめかな、見当違いかな

  プロのほかの方の意見が聞きたいねえ（怖）



  ---

  それはさておき
  マイクを作ろうとしたのが、ちょうど2か月前。

  何とかここまでたどり着きました。
  ヤレヤレ



  [2回]

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/22 00:00
  • 0
• いよいよ明日、実験できる！！？

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/21 01:25
  • コメントをする0
  http://bbjack.blog.shinobi.jp/%E9%9F%B3%E9%9F%BF%E6%A9%9F%E5%99%A8%E3%80%81%EF%BC%B0%EF%BC%A1%E3%80%81%E3%83%9E%E3%82%A4%E3%82%AF%E3%82%AF%E3%83%A9%E3%83%95%E3%83%88/%E3%81%84%E3%82%88%E3%81%84%E3%82%88%E6%98%8E%E6%97%A5%E3%80%81%E5%AE%9F%E9%A8%93%E3%81%A7%E3%81%8D%E3%82%8B%EF%BC%81%EF%BC%81%EF%BC%9Fいよいよ明日、実験できる！！？
  何とも不謹慎な話ですが、・・・
  やっと自作マイク実践の日がやってきたゼ！

  もちろん演奏はしっかりやりますが、ちょっと気持ちが高ぶってきて
  さらに準備を進めました。

  会場ではもしかしたらファンタム電源を使用する場合は
  ダイナミックマイクと同時に使えない場合も想定できるので
  自作ファンタムを持っていくことに！

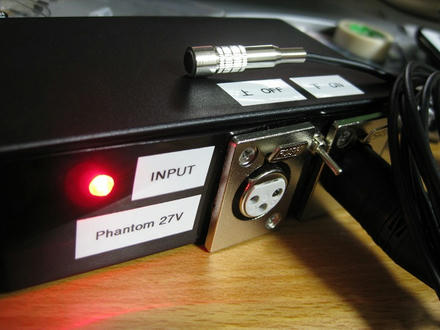

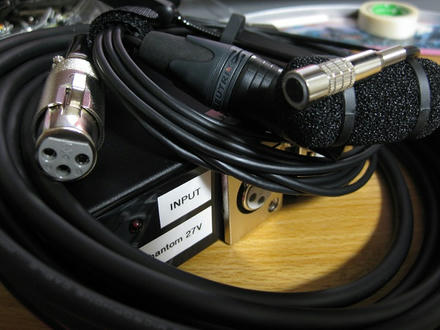

  まずはファンタム電源に発光ダイオードを装着！


  最初はファンタム電源回路から全部の電池3つ（27Ｖ）に直列でつないだら、
  マイクに届く電圧が極端になくなってしまう回路にしてしまい、
  音がほとんどならなくてびっくりしましたｗｗ

  苦肉の策として９Ｖ（006Ｐ1個分）をパックってダイオードを光らせました。
  マイクも問題なし。

  ただ・・・見た目は良くなっても電池の減りは早いだろうなあ。

  妻からシール型・印字機材を持っていたので拝借して
  「ＩＮＰＵＴ」などキレイにしました。

  っていうか、光ってたら舞台で気にならんかなｗｗ
  今さら気付いてもも遅いか。

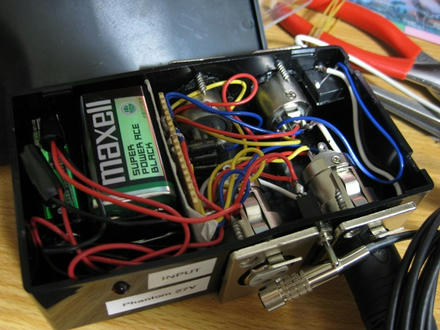

  ←　ちなみにちょっと前の写真

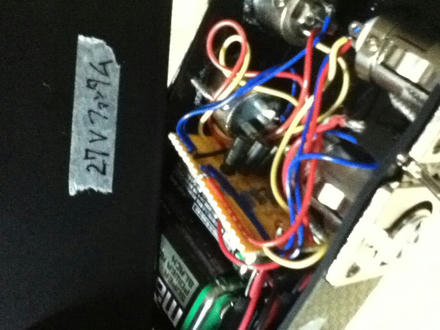

  回路もちょっと汚いなあ。
  そのうちきちんとハウジングした新しいものを作りたい。
  ダイオード電源もしっかりキープしてｗｗ

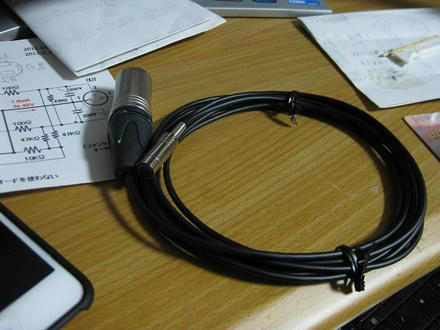

  あと、延長コードも1本作りました。
  普通ならCanareですが、マイクのコードがMogamiなので
  Mogami2549（2芯シールド Φ6.0）で作りました。



  明日が楽しみですｗｗ



  [1回]

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/21 01:25
  • 0
• 自作マイク「その３」～ミキサー検証

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/15 20:59
  • コメントをする0
  http://bbjack.blog.shinobi.jp/%E9%9F%B3%E9%9F%BF%E6%A9%9F%E5%99%A8%E3%80%81%EF%BC%B0%EF%BC%A1%E3%80%81%E3%83%9E%E3%82%A4%E3%82%AF%E3%82%AF%E3%83%A9%E3%83%95%E3%83%88/%E8%87%AA%E4%BD%9C%E3%83%9E%E3%82%A4%E3%82%AF%E3%80%8C%E3%81%9D%E3%81%AE%EF%BC%93%E3%80%8D%EF%BD%9E%E3%83%9F%E3%82%AD%E3%82%B5%E3%83%BC%E6%A4%9C%E8%A8%BC自作マイク「その３」～ミキサー検証
  やった！

  ミキサーが来た。



  ちがうちがう・・・

  っていうか、べたなネタでごめんなさい。

  正式にはミキシングコンソール？
  しかもパワーアンプ一体型。

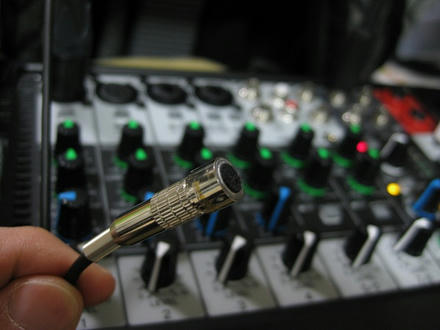

  というわけでウキウキセッティング。



  でましたよ。

  よかった～

  これで使えなきゃほんと涙もんですが。
  後は本番でスピーカーにつなげて使えるか・・・ですね。

  っていうか、
  「マイクアンプ」があればミキサーに通さなくても
  何とか検証できたのではと思ったり

  マイクはそのままでは楽器にとりつけらないので

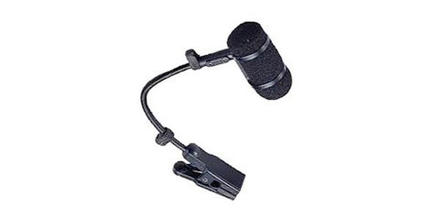

  オーディオテクニカのクリップホルダＡＴ8418を購入



  これが一番高い・・・

  マイクが2000円弱なのに、
  マイクホルダｰが3100円とは（サウンドハウスにて購入）

  結局、最低5000円はかかってんじゃんｗｗ

  そのうち録音データをアップします。
  いつになるかは当人もわからない。



  [2回]

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/15 20:59
  • 0
• 自作マイク「その２」～コネクタ回路

  • 音響機器、ＰＡ、マイククラフト
  • 2013/01/14 11:01
  • コメントをする0
  http://bbjack.blog.shinobi.jp/%E9%9F%B3%E9%9F%BF%E6%A9%9F%E5%99%A8%E3%80%81%EF%BC%B0%EF%BC%A1%E3%80%81%E3%83%9E%E3%82%A4%E3%82%AF%E3%82%AF%E3%83%A9%E3%83%95%E3%83%88/%E8%87%AA%E4%BD%9C%E3%83%9E%E3%82%A4%E3%82%AF%E3%80%8C%E3%81%9D%E3%81%AE%EF%BC%92%E3%80%8D%EF%BD%9E%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%E5%9B%9E%E8%B7%AF自作マイク「その２」～コネクタ回路

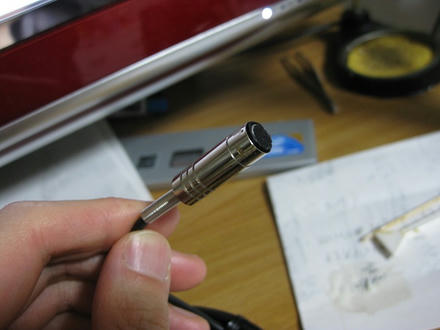

  さて、マイクユニット部分とケーブルは作成完了したので
  今度はミキサーにつなぐためのコネクタに、回路を組み込む作業です。

  ～用意するもの～
  ■ノイトリック（NC3MXX-B）オス  　 400円くらい
  ■基盤（4×11穴に加工）　　200円くらい
  ■抵抗（すべて金属皮膜抵抗1/8ｗ）　 21円×10＝210円
  　100Ω×2、470Ω、1.5ｋΩ、2.2ｋΩ、10ｋΩ、47ｋΩ×2、1ＭΩ×2
  ■トランジスタ（ＦＥＴ型）
  　2SK-330(GR)×2　 50円くらい×2＝100円
  ■コンデンサー
  　WIMA メタライズフィルムコンデンサー63V 0.22μＦ×2  　  53円×2＝106円
  　　※ドイツ製でなかなか取り扱っている店がないので困る・・・千石通商にて
  　33pF×2　10円くらい×2　
  　　・・・組み込まなくても問題なし
  ■回路図
  http://ameblo.jp/shin-aiai/image-10755581297-11088188439.html

  　計1000円くらい

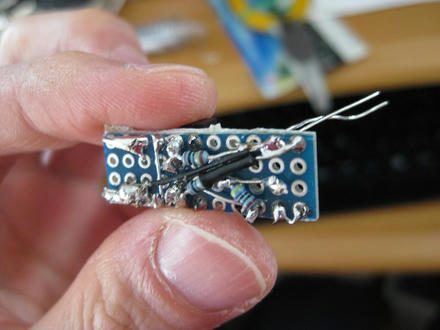

  ≪１≫基盤カット

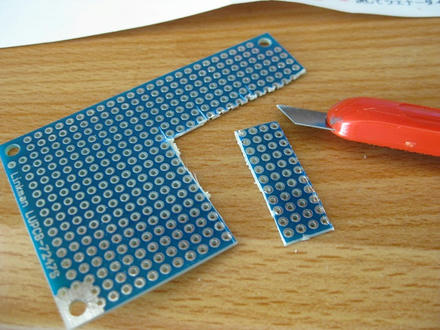

  コネクタに組み込むために最低限の基盤に加工する必要があります。
  ４×１１穴ですが、なかなか基盤が丈夫でカッターじゃ切れないので、多少溝を作ったら手で割ってから
  汚い切れ端をカット処理します。


  ふ～手が痛い

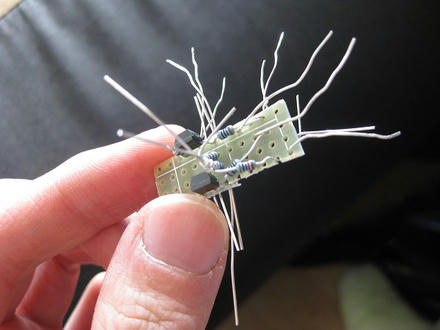

  ≪２≫抵抗、ＦＥＴを取りつけ

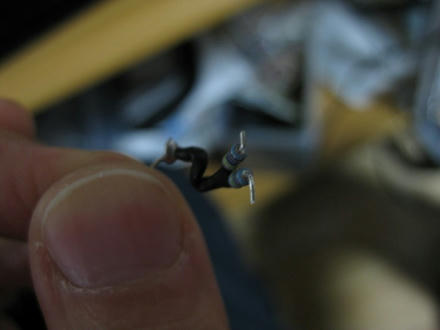

  毎度毎度半田でつけるのは面倒なので、手とペンチでできるだけ先につけちゃいます。
  コンデンサーは熱に弱いので後で付けます。

  なんだかよくわからないですね。
  大体なんとなく固定出来たらいらない線はカット！

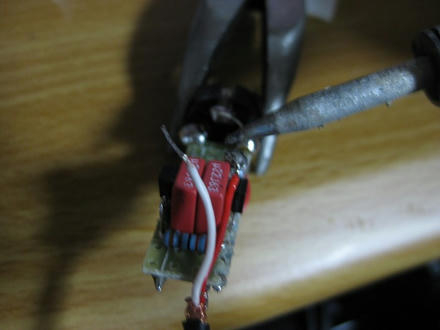

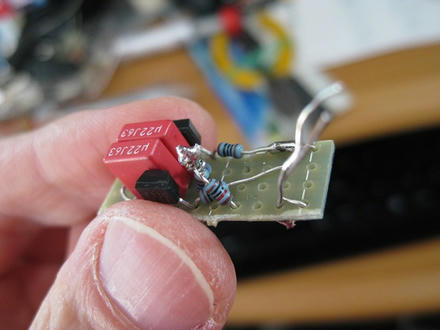

  ≪３≫はんだ付け＆コンデンサー付け
  もうね、この作業、ほんとに疲れる。
  はんだつけすぎてとなりの穴にうつって、いらないところがつながったり、
  交差する線を接触しないように熱収縮チューブを使って保護したり


  イライライライラ・・・・・


  でもこういう細かい作業は面白いヨナー(＾＾/♪

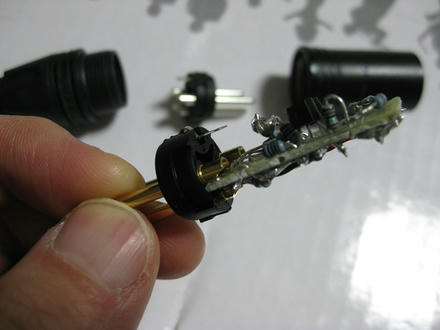

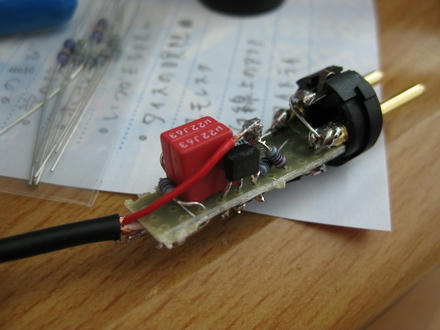

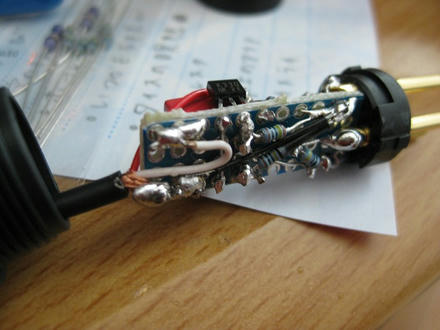

  ≪４≫コネクタ部とドッキング
  これもこのマイクを開発したShinさんのすごいところ
  まさか基盤がこんなところで固定出来ちゃうんですね。
  はんだでダメ押しで固定できるので、かなり安心です。



  だいぶ「らしく」なってきました
  写真はもっと前段階≪２≫の写真ですね　^ ^ A

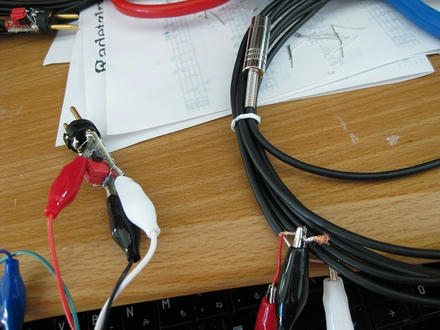

  ≪５≫マイク確認
  この時点で、クリップコードを使ってマイクとつなげて確認です。
  自作のファンタム電源（30Ｖ）を使用

  音が鳴らない時は涙が出ます。
  いやほんとに
  時間の問題もありますが、
  コンデンサーやＦＥＴは近くのマルツ電気では売ってないので取り寄せになるので
  金がかかってしゃあないんです。

  ≪６≫ケーブルとドッキング
  忘れていけないのが、コネクタのお尻の部分を先にケーブルに通しておくこと。
  さて～～～、

  「合体！！」

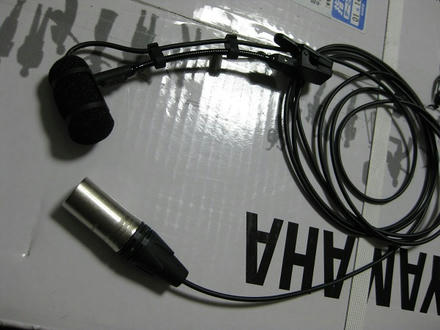

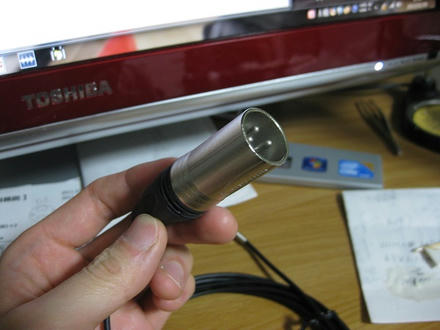

  完成です！



  基盤の4×11の大きさが、ちょうど中を固定して
  ケーブルが内部でたるんだりするのを防いでいます。


  このマイクはコネクタ部が黒めっきされてないものです。


  ここまでで、材料費としては1800円ですね。
  安すぎますが、周辺機材、加工機材にお金が…

  後は実際ミキサーに通して確認するだけですが、、、
  まだミキサーが届かない～～



  はやくこーい。
